Wir bieten zwei verschiedene Alarmglas-Baureihen an, die in Verbindung mit einer Einbruchmeldeanlage Alarm auslösen können.
- vetroDur (ESG) Alarmglas
Einscheibensicherheitsglas mit aufgedruckter Alarmschleife ("Alarmspinne") - vetroSafe (VSG) Alarmglas
Verbund-Sicherheitsglas mit Alarmdrahteinlage
vetroDur (ESG) Alarmglas
Die in der Glasoberfläche der äusseren vetroDur (ESG) Alarmglasscheibe eingebrannte, stromleitende Alarmschleife löst den Alarm erst aus, wenn das Glas tatsächlich zerstört wird.
Mindestabmessung: 20 x 40 cm
Alarmgebung
Die in der Glasoberfläche der äusseren vetroDur (ESG) Alarmglasscheibe eingebrannte, stromleitende Alarmschleife löst den Alarm erst aus, wenn das Glas tatsächlich zerstört wird.
Alarmschleife
Anordnung: In die Glasoberfläche, geschützt dem Scheibenzwischenraum zugewandte, eingebrannte Leiterschleife.
Länge: | > 1000 mm |
Breite (Strichstärke): | ca. 0,4 mm |
Widerstand: | ca. 35 Ohm (± 10 Ω) |
Grösse: | ca. 48 mm Durchmesser (Design «Spinnennetz») |
Temperatur-Koeffizient: | ca. 0,34% pro °C |
Isolationswiderstand: | > 10 MΩ |
Kombinationen mit beschichteten Gläsern
Wird vetroDur (ESG) Alarmglas mit beschichteten Gläsern kombiniert, so ist die Beschichtung im Bereich der Alarmschleife ausgespart, wenn sich diese und die Alarmschleife auf derselben Glasoberfläche befinden.
Scheibenzwischenräume:
Isoliergläser in Kombination mit vetroDur (ESG) Alarmglas können mit einem Scheibenzwischenraum ab 8 mm geliefert werden.
Anschlusskabel für vetroDur (ESG) Alarmglas
Material: 4-adriges Rundkabel ca. 3.5 mm Durchmesser, Einzellitzenleiter 0,14 mm2
Länge: ca. 200 mm
Werkseitig ist das Anschlusskabel mit einem Flachstecker ausgestattet. Das dazu passende Verlängerungskabel muss zusätzlich in der gewünschten Länge (3 m, 6 m oder 10 m) bestellt werden.
Zugentlastung: Durch Verklebung des Anschlusskabels in der Isolierglasecke.
Multisafe Alarmglas (Alarmspinne/Alarmkralle)
Multisafe Alarmglas ist unser neuer Standard in der Kategorie Alarmglas. Der Verbund besteht aus einer Einscheiben-Sicherheitsglasscheibe mit eingebrannter Alarmschleife sowie einer Isolierglas-Gegenscheibe. Der optimierte Randverbund schützt die stromleitende Schleife vor äusseren Einflüssen. Das Ergebnis: ein deutlich minimiertes Fehlalarmrisiko. Multisafe Alarmglas ist VdS-anerkannt und ISO-zertifiziert. Multisafe-Alarmglas kann mit oder ohne sichtbaren Dummy ausgeführt werden. Die äussere, der Angriffsseite zugewandte Glasscheibe, wird als ESG-Scheibe mit aufgebrachter Alarmspinne ausgeführt. Als innere Glasscheibe empfehlen wir mindestens ein vetroSafe (VSG).
Alarmgebung
Bei Zerstörung zerbricht die zur Angriffsseite gewandte Einscheiben-Sicherheitsglasscheibe auf ihrer gesamten Fläche in ein Netz kleiner Krümel. Zwangsläufig wird dadurch die von einem Ruhestrom durchflossene Alarmschleife unterbrochen und über die angeschlossene Meldeanlage ein Alarmsignal ausgelöst.
Alarmschlaufen Designs
Die Alarmgläser Multisafe werden mit Alarmspinnen geliefert, die im eingebauten Zustand unsichtbar sind. Bei Bedarf werden diese durch eine Pseudo-Alarmspinne (Dummy) ergänzt, um die Alarmfunktion zu zeigen.

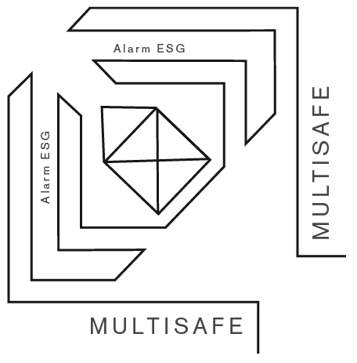

Sichtbare Alarmspinne (Dummy)
Dummy Multisafe
Dummy Alarmkralle
Technische Werte der Alarmschlaufen
Alarmschlaufen Typen: MULTISAFE und Alarmkralle
Durchmesser der Schlaufe (Dummy): | ca. 37 mm |
| Schleife 1+4: | 2 - 6 Ohm für die Schleife |
| Mittelkontakt 2+3: | <0.5 Ohm zwischen den Mittelleitern |
| Schleife – Mittelkontakt 1(2)+ 3(4): | >20 M Ohm zwischen den Anschlüssen und Mittelleitern |
Maximal zulässige Stromstärke für die Alarmschleife: | 0.1 Ampere |

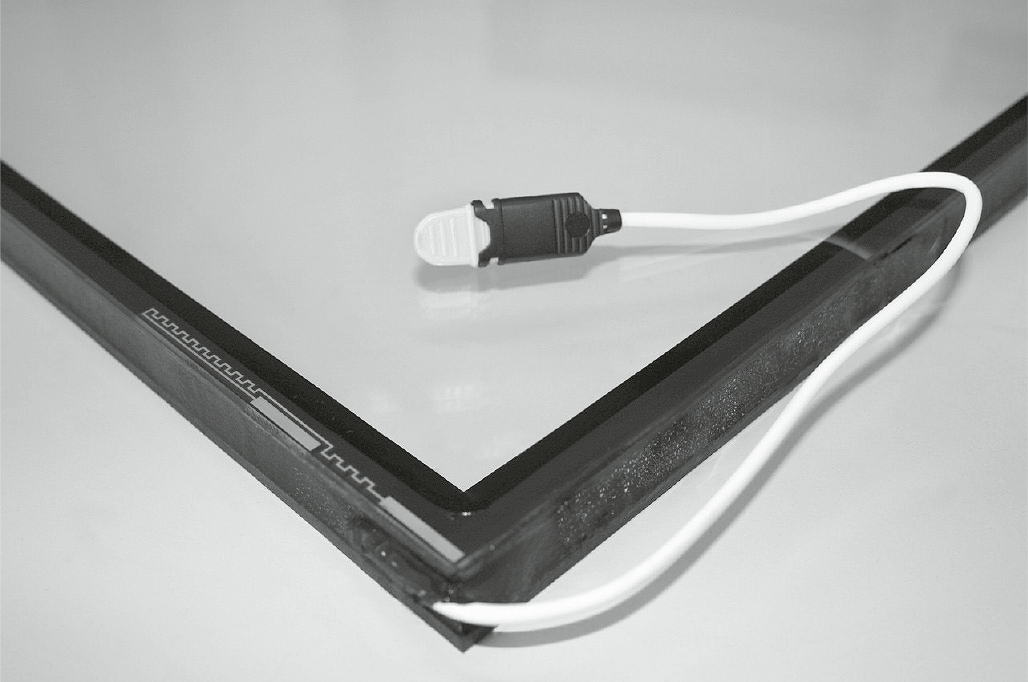

Foto Alarmschleife (nicht sichtbar):
