Begehbare Verglasungen

Grundsätzlich ist die Anwendung von Glas in begehbaren Flächen möglich. Bei der Ausführung empfehlen wir, sich an der SIGaB Dokumentation ‘Sicheheit mit Glas’ und an der SIA 260, sowie an der bfu Dokumentation 9811 (Bodenbeläge) zu orientieren.

Die nachfolgenden Informationen gelten für übliche Nutzung durch planmässigen Personenverkehr. Bei besonderen Nutzungsbedingungen (z.B. Befahrung, erhöhte Stossgefahr, hohe Dauerlasten, usw.) können im Einzelfall zusätzliche Anforderungen gestellt werden.

Um die Stosssicherheitsanforderungen zu erfüllen und eine ausreichende Tragfähigkeit bei Glasbruch (Resttragfähigkeit) zu erreichen, sind begehbare Verglasungen in der Regel aus Verbund-Sicherheitsglas (VSG) mit zwei resp. drei Glasschichten herzustellen. Bei 3fach Aufbauten dient die Deckscheibe als Schutz der 2 darunterliegenden, tragenden Scheiben.

Die Verwendung punktförmig gelagerter Scheiben aus Floatglas ist nur in Ausnahmefällen und unter Vorlage besonderer Nachweise zulässig.

Der statische Nachweis muss je nach vorgegebener Belastung und gewünschter Glasabmessung objektspezifisch erbracht werden.

Die Floatgläser sind für die Statik-Funktion zuständig
min. 0.76 mm PVB dazwischen

Die Stützkonstruktion der Verglasungen muss ausreichend steif und tragfähig sein. Die einschlägigen technischen Baubestimmungen sind zu beachten.

Begehbare Verglasungen können sowohl linien- als auch punktförmig gelagert sein. Die Haltekonstrukionen müssen unter Berücksichtigung baupraktisch unvermeidlicher Toleranzen eine zwängungsarme Montage der Scheiben mit ausreichendem Glaseinstand gewährleisten. Als ausreichend darf bei linienförmiger Randlagerung im allgemeinen ein Glaseinstand von mindestens 30 mm gelten, bei allseitig gelagerten Scheiben mit einer Stützweite von höchstens 400 mm genügen mindestens 20 mm. Die Verglasung ist mechanisch gegen Verschieben und – sofern erforderlich – gegen Abheben zu sichern. Durch die geeignete Wahl der Baustoffe ist die hinreichende Dauerhaftigkeit der Konstruktion sicherzustellen.

Zusätzlich empfehlen wir eine spezielle rutschhemmende Oberflächengestaltung. Das Design kann im Rahmen der technischen Möglichkeiten der Kunde bestimmen. Es können vollflächige oder teilflächige Ätzungen oder Bedruckungen ausgeführt werden, die sich gleichzeitig als Sichtschutz eignen und je nach Ausführung das Licht hindurchlassen.

Für rutschhemmende Ätzungen können unterschiedliche vollflächige wie auch teilflächige Bearbeitungen angeboten werden. Wir empfehlen die bfu-geprüften Produkte der Firma Fällanderglas in Fällanden, welche je nach Ätzgrad unterschiedliche Klassen der Rutschhemmung erfüllen.

Bei den Gläsern vetroFloat Grip OW, vetroFloat Flooring OW, vetroFloat Pixel klar OW und vetroFloat Pixel matt OW werden die Glasoberflächen geätzt. Durch den Ätzprozess wird die Glasoberfläche aufgeraut und es entstehen diverse Oberflächen-Designs mit einer rutschhemmenden Glasfläche.

Beim Produkt vetroFloat antislip OW wird auf die Glasoberfläche eine Beschichtung aufgetragen, die als vollflächig oder im gewünschten Design gestaltet werden kann.

Alle Produkte eignen sich für Glastreppen, Fussböden, Podeste, Balkone und auch für Nasszellen.

Je nach Anwendung ist für die Begehbarkeit eine statische Überprüfung notwendig, um die erforderliche Glasdicke bestimmen zu können. Es sind Aufbauten als 2- und 3-fach Verbundsicherheitsglas möglich. Im Auftragsfalle empfehlen wir eine Bemusterung.

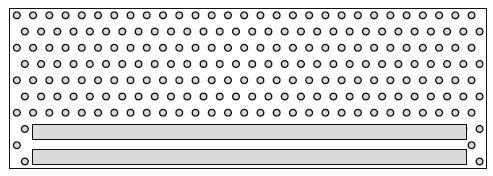

Bei der rutschhemmenden Oberfläche mit Siebdruck handelt es sich um ein spezielles Email mit rauher Oberfläche auf vetroFloat TVG (teilvorgespanntem Glas) das fest in die Glasoberfläche eingebrannt ist.

Zur Erhaltung der rutschhemmenden Eigenschaften ist eine regelmässige Reinigung der Trittfläche notwendig. Der Reinigungszyklus ist abhängig von der Beanspruchung. Es können handelsübliche Haushaltreiniger verwendet werden. Mit einer Bürste und flüssigem Reiniger sind die besten Reinigungsergebnisse auf der rauhen Oberfläche zu erzielen. Es ist in jedem Fall zu vermeiden, dass Flüssigkeiten über einen längeren Zeitraum auf die Oberfläche einwirken. Nach der Endreinigung mit Wasser muss die Glasoberfläche frei abtrocknen können.

Bei stark frequentierten Flächen kann sich der Siebdruck abnutzen und verliert somit über die Zeit die rutschhemmende Eigenschaft.

Bitte klären Sie bereits im Vorfeld je nach Auflager und der zu erwartenden Belastung der begehbaren Scheiben den statisch benötigten Glasaufbau.

Dachverglasungen, die z.B. zu Reinigungszwecken kurzzeitig betreten werden müssen, sind entsprechend den Anforderungen ‘Sicherheit mit Glas vom SIGaB’ zu dimensionieren.

Zu Reinigungszwecken und für Montagearbeiten kann es erforderlich sein, kurzfristig eine Verglasung zu betreten. Bei der Ermittlung der Glasdicke muss das Gewicht der Person der von ihr getragenen Gegenstände berücksichtigt werden (1.5 kN pro Person, Fläche der Belastung 0.2 m x 0.2 m). Die maximale für die Bemessung der Glasdicke anzusetzende  zulässige Spannung im Glas ist 10 N/mm2. Eine solche Anwendung ist möglich, wenn diejenigen Personen, die die Scheiben betreten, sich bewusst sind, dass eine besondere Sorgfalt und zusätzliche Sicherungsmassnahmen benötigt werden.
