Pilkington Pyrostop®

Pilkington Pyrostop® - Funktionsweise, Übersicht zur Produktpalette und allgemeine Hinweise

Funktionsweise

Pilkington Pyrostop® ist ein im normalen Gebrauch klar durchsichtiges Brandschutzglas für Verglasungen der Feuerwiderstandsklassen EI30 bis EI120.

Der zulässige Temperaturbereich für den baulichen Brandschutz reicht bei Pilkington Pyrostop® von -40°C bis +50°C. Somit kann auch bei extremen Witterungsbedingungen, insbesondere im Winter, die Produktion, der Transport, die Lagerung sowie der Einbau problemlos erfolgen.

Pilkington Pyrostop® besteht aus mehreren dünnen Floatglasscheiben, zwischen denen Brandschutzschichten eingelagert sind. Dieser Verbund führt dazu, dass Pilkington Pyrostop® ein beidseitiges Sicherheitsglas ist (sog. verletzungshemmend).

Im Brandfall entwickeln die speziellen Schichten ihre hervorragende brandschutztechnische Wirkung; die dem Feuer zugekehrte Glasscheibe bricht und die im Verbund enthaltenen Brandschutzschichten beginnen zu reagieren. Das Aufschäumen erfolgt, wenn die Temperatur in der feuerseitigen Brandschutzschicht ca. 120 °C erreicht hat. Bis zu diesem Augenblick bleibt Pilkington Pyrostop® transparent. Also können Brandquellen durch Pilkington Pyrostop® bis zu diesem Zeitpunkt beobachtet werden. Das bedeutet in der Praxis, dass nur bei direkter Temperatureinwirkung auf die Verglasung der Aufschäumungsvorgang beginnt. Die aufschäumenden Brandschutzschichten nehmen über den geforderten Zeitraum die Brandenergie auf. Der im Brandfall thermisch isolierende Block aus Glas und Schaum verhindert, dass innerhalb der gewünschten Feuerwiderstandsklasse (nach 30, 60, 90 oder 120 Minuten) bei Normbrandversuchen nach EN 1363 die Oberflächentemperatur der Schutzseite im Mittel um mehr als 140 K über Ausgangstemperatur ansteigt.

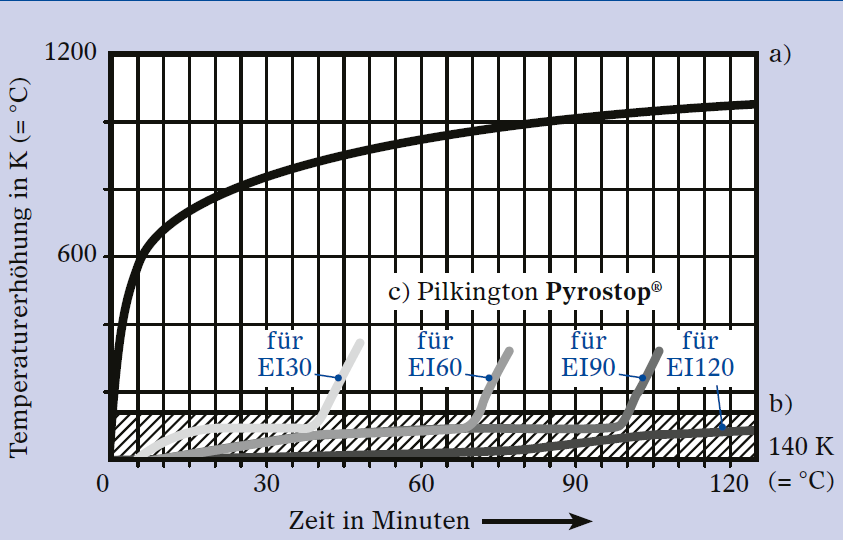

Brandschutzleistungen von EI-Verglasungen mit Pilkington Pyrostop®

Temperaturerhöhung

a) Im Prüfofen gemäss Einheits-Temperaturzeit-Kurve (ETK)
b) Maximal zulässiger Mittelwert auf der feuerabgekehrten Oberfläche
c) Bei Pilkington Pyrostop® auf der feuerabgekehrten Seite im Brandfall nach ETK

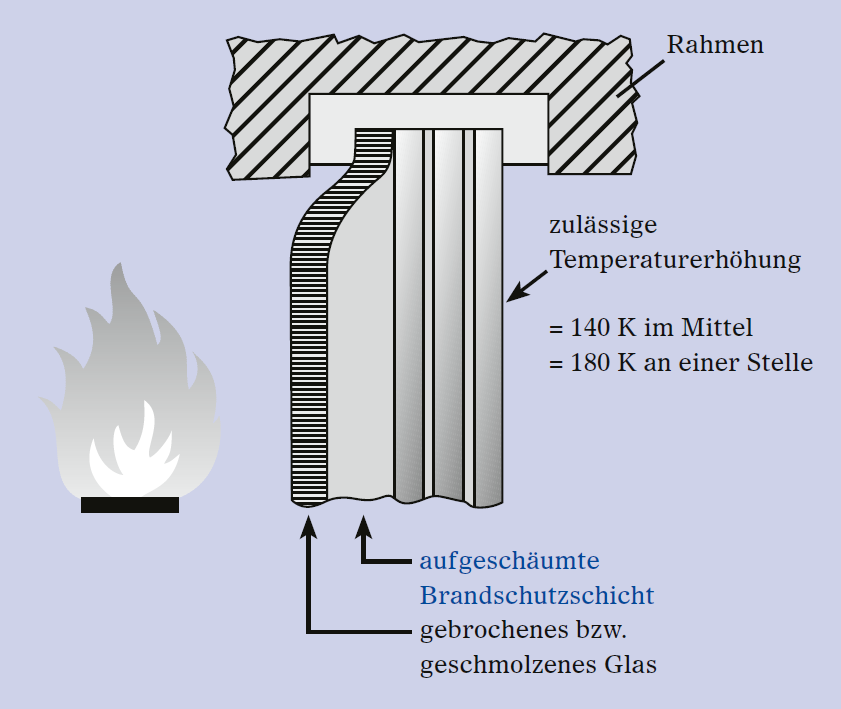

Verhalten von Pilkington Pyrostop® im Brandfall

Übersicht der Pilkington Pyrostop®-Brandschutzgläser für EI-Verglasungen

Die aktuelle Übersicht finden Sie in unserer Borschüre "Brandschutzglas".

Maximal/Minimal zulässige Glasabmessungen sind vom jeweiligen Brandschutzsystem abhängig und deswegen der zugelassenen Brandschutzsysteme direkt zugeordnet. Weitere Informationen finden Sie in unserer Technischen Dokumentation Brandschutz. Von den Zulassungen abweichende Abmessungen für Brandschutzverglasungen im Rahmen einer Einzelzulassung im Einzelfall auf Anfrage.

Minimale und Maximale Grössen sind z.T. produktionsbedingt. Angaben sind mit der Produktion abzustimmen.

Unmittelbare UV-Strahlung, z. B. durch UV-Lampen, oder die Anordnung unterhalb stark UV-durchlässiger Dächer muss bei den Brandschutzgläsern für die Innenanwendung von beiden Seiten und bei den Brandschutzgläsern für die Aussenanwendung von der Raumseite her vermieden werden.
Die Schalldämmprüfungen erfolgten CE-konform bei einem internen Prüflabor gemäss DIN EN ISO 140-3. Die Messungen an den Brandschutz-Isoliergläsern erfolgten mit Luft gefülltem Scheibenzwischenraum; diese Werte sind auch für mit Argon gefülltem Scheibenzwischenraum gültig.
Diese Brandschutzgläser sind auch aussen einsetzbar. Wahlweise Wärme- oder Sonnenschutzbeschichtung auf Pos. 2 möglich.
Verbund-Sicherheitsglas: Die angegebenen technischen Werte gelten für das Isolierglas mit P2A (A1)-Anforderung nach DIN EN 356 (DIN 52290-4). Kombinationen für weitere durchwurf-, durchbruch- und durchschusshemmende Verglasungen auf Anfrage (siehe Kapitel 2.2.5).
Bei Einsatz in der Fassade ist unbedingt die vorgegebene Einbaurichtung (siehe Scheibenaufkleber; Produktstempel von innen lesbar) zu beachten. Diese Brandschutzgläser sind auch innen einsetzbar.
Die angegebenen technischen Werte gelten für die Standardausführung. Weitere Kombinationen für durchwurf- und durchbruchhemmende Verglasungen siehe Kapitel 2.2.5.
Als Sonderausführung kann eine Mattfolie im Glasverbund verwendet werden; Lichtdurchlässigkeit = ca. 62 %.
Die U_g-Werte der Pilkington Pyrostop®-Brandschutz-Isoliergläser mit LowE (1.0) -Beschichtung entsprechen weitgehend den U_g-Werten von Wärme- und Sonnenschutz-Isoliergläsern mit gleicher Beschichtung, mit gleichem SZR und gleicher Gasfüllung.
Weitere Brandschutzgläser für die Aussenanwendung auf Anfrage.
Bei diesem Glastyp ist auch eine transparente Wärme- und Sonnenschutzbeschichtung zulässig (Pilkington Pyrostop® 90-361).
Soll die Aussenscheibe des Isolierglases aus heissgelagertem Einscheiben-Sicherheitsglas (ESG-H) bestehen, ist dies bei der Bestellung gesondert anzugeben.

Max. Seitenverhältnis 1:10

Allgemeine Hinweise

Erklärung der Produkt-Codierung

z. B. Pilkington Pyrostop® für EI-Verglasungen 90-102

1. Zahl (im Beispiel 90)

30, 60, 90, 120 Feuerwiderstandsdauer in Minuten

1. Ziffer der 2. Zahl (im Beispiel 1)

1 Innenanwendung

2 Aussenanwendung ohne Beschichtung

3 Aussenanwendung mit Beschichtung

4 Aussenanwendung mit Beschichtung im Schrägbereich

6 Innenanwendung für Rahmenlose Stossfugensysteme

2. Ziffer der 2. Zahl (im Beispiel 0)

0 einschaliges Glas

2 einschaliges Glas in Kombination mit Ornament 504

5 Isolierglas in Kombination mit vorgesetztem Floatglas als

Gegen- bzw. Aussenscheibe

6 Isolierglas in Kombination mit vorgesetztem Einscheiben-Sicherheitsglas als Gegen- bzw. Aussenscheibe

7 Isolierglas in Kombination mit vorgesetztem Schalldämm-Verbund-Sicherheitsglas als Gegen- bzw. Aussenscheibe

8 Isolierglas in Kombination mit vorgesetztem Verbund-Sicherheitsglas als Gegen- bzw. Aussenscheibe

3. Ziffer der 2. Zahl (im Beispiel 2)

0,1... Variantenbezeichnung

Diese Ziffer ist nicht bei allen Produkten erforderlich.

Der Zusatz «Triple» hinter der Produktcodierung bezeichnet ein 3-Fach Isolierglas.

Der Zusatz «Line» in der Produktcodierung bezeichnet ein Brandschutzglas für Rahmenlose Stossfugensysteme.

Das zulässige Brandschutzglas mit seiner maximalen Abmessung ist der jeweiligen Anwendungsbescheinigung bzw. der Zustimmung im Einzelfall zu entnehmen.

Brandverhalten
Pilkington Pyrostop® erfüllt, als im normalen Gebrauch klardurchsichtiges Bestandteil von geeigneten und zugelassenen Brandschutzsystemen, bei Normbrandversuchen die Anforderungen gemäss den aktuellen, relevanten europäischen Prüfnormen für die Klassen EI 30, EI 60, EI 90 und EI 120.

Anwendungsgebiete
Zur Herstellung von feuerhemmenden, hochfeuerhemmenden und feuerbeständigen Verglasungen und Feuerschutztüren im Innenausbau, in der Fassade und in feuerhemmenden Dächern.

max. zul. Temperatur
Temperaturen im Bereich von - 40 °C bis + 50 °C bei Anwendungen für den baulichen Brandschutz.

Durchsicht
klar durchsichtig

Sicherheitseigenschaften
Alle einschaligen Brandschutzgläser Pilkington Pyrostop® sind Verbund- oder Verbundsicherheitsgläser nach DIN EN 14449 und DIN 1259. Sie bestanden erfolgreich Pendelschlagversuche nach EN 12600 und DIN 52337. Darüber hinaus wurden Prüfungen auf Ballwurfsicherheit nach DIN 18032-3 sowie Kugelfallversuche nach DIN 52338 sicher bestanden. Ferner sind sowohl einschalige sowie Brandschutz-Isoliergläser mit zusätzlich integrierten PVB Folien verfügbar. Für die Herstellung absturzsichernder Verglasungen können die Pilkington Pyrostop®-Brandschutzgläser für die Aussenanwendung verwendet werden. Weitere Informationen finden Sie im Kapitel 'Sicherheitsgläser'. Alle Pilkington Pyrostop®-Brandschutz- Isoliergläser erfüllen die Anforderungen an Vertikalverglasungen gemäss den aktuell gültigen Richtlinien bei Standardsituationen in allen relevanten Punkten.

Pilkington Pyrostop® 30-401 für Dachverglasungen erfüllt die erhöhten Anforderungen an Überkopfverglasungen bei Standardsituationen in allen relevanten Punkten gemäss den technischen Regeln für Überkopfverglasungen nach SIGaB. Die im raumseitigen Brandschutzpaket angeordnete PVB-Sicherheitsfolie bietet die erforderliche Splitterbindung. Für Begehbarkeit sind spezielle Massnahmen nötig.

Modellscheiben
Modellscheiben sind innerhalb der maximalen Abmessungen möglich - zulassungsabhängig

Lagerund/Transport
Pilkington Pyrostop®-Scheiben müssen senkrecht oder max. 6º von der Vertikalen abweichend flächig unterstützt auf geeignetem Untergrund (z. B. Holz) oder geeigneten Gestellen gelagert werden. Sie sind vor unzulässiger Feuchtigkeit zu schützen. Witterungseinflüsse während der Liefer-, Lager-, Bau- und Montagephasen sind zu vermeiden. Nach Einsetzen der Scheiben ist für sofortige Abdichtung des Falzraumes zu sorgen, um die Kantenummantelung vor eindringendem Regen- und Reinigungswasser zu schützen.

Allgemeine Hinweise
Die Verglasungsdetails sind entsprechend der jeweiligen Zulassung auszuführen.

Pilkington Pyrostop® muss an allen Kanten und Pilkington Pyrostop® Line an mindestens zwei gegenüberliegenden Kanten gerahmt werden.

Nach DIN 18361, Verglasungsarbeiten und nach SIGaB Isolierglasrichtlinie müssen die Verklotzungen der Gläser fachgerecht so ausgeführt werden, dass schädliche Spannungen im Glas verhindert werden.

Werden Pilkington Pyrostop®-Brandschutz-Isoliergläser verarbeitet, so sind in jedem Fall die Verglasungs-Richtlinien für Brandschutz-Isoliergläser massgebend. Um die geforderte Feuerwiderstandsklasse zu erreichen, ist kein besonders hoher Anpressdruck der Glashalteleisten bzw. der Dichtprofile oder des Vorlegebandes erforderlich. Auch bei den einschaligen Pilkington Pyrostop®-Brandschutzgläsern hat sich ein gleichmässiger maximaler Anpressdruck von 20 N/cm Kantenlänge am Scheibenrand bewährt. Wegen des Glasbruchrisikos ist eine punktuelle Druckverglasung nicht zulässig.

Ferner muss auch bei Innenverglasungen, die einseitig an Räume mit sehr hoher Feuchtigkeit (wie bei Schwimmbädern etc.) anschliessen, der Falzraum wie bei Isoliergläsern trocken gehalten werden. Besonders die Ausführung der exakten Abdichtung zur warmen, feuchten Seite und ausreichende Dampfdruckausgleichsöffnungen zur trocknen, kühlen Seite haben sich für diese Anwendung bewährt. Pilkington Pyrostop® wird ausschliesslich in Festmassen geliefert. Eine nachträgliche Veränderung ist aus rechtlichen Gründen und Gründen der Produkthaftung nicht zulässig.

Alle Pilkington Pyrostop®-Scheiben werden mit einer Kantenummantelung geliefert, die nicht beschädigt bzw. verändert werden darf. Pilkington Pyrostop®-Scheiben mit beschädigter oder veränderter Kantenummantelung dürfen nicht eingebaut werden.

Kombinationsmöglichkeiten mit Pilkington Pyrostop®

Wärmeschutz Kombinationen Pilkington Pyrostop® mit Low-E beschichteten Scheiben

Die gültige Energieeinsparverordnung verlangt in den meisten Fällen eine verbesserte Wärmedämmung der Gläser beim Einsatz im Fassadenbereich.

Bei den Isolierglasaufbauten von Pilkington Pyrostop® (Aussenanwendungstypen) kann dies durch eine Kombination mit einer farbneutralen Low-E-beschichteten Scheibe auf Pos. 2 bei wahlweise

Argon- bzw. Kryptonfüllung erreicht werden.

Pilkington Pyrostop® mit Low-E beschichteter Scheibe - Technische Werte

Typ	Feuerwider-standsklasse	Gesamtdicke	Lichtdurch-lässigkeit TL ¹⁾	Gesamtenergie-durchlässigkeit g ²⁾	Ug-Wert	SZR-Füllung
		ca. mm	ca. %	ca.%	ca. W/m²K
30-35 30-36	EI 30	32 [SZR 8]	75	55	1,6 1,2	Argon
						Krypton
		36 [SZR 12]			1,2 1,0	Argon
						Krypton
30-35 30-36 3-fach	EI 30	44 [SZR 8] 52 [SZR 12]	67	47	1,0	Argon
					0,7	Krypton
					0,7	Argon
					0,5	Krypton
30-401 (Dach)	EI30	44 [SZR 12]	72	51	1,2	Argon
					1,0	Krypton
30-17 30-18	EI 30	32 [SZR 8] 36 [SZR 12] 40 [SZR 16]	78	55	1,6	Argon
					1,2	Krypton
					1,2	Argon
					1,0	Krypton
					1,1	Argon
					1,1	Krypton
90-361	EI 90	54 [SZR 8]	73	56	1,5	Argon
					1,1	Krypton

Alle Daten beziehen sich auf den genannten Standardaufbau mit Beschichtung auf Pos. 2. Sie können sich bei anderen Glasdicken und -arten ändern.

¹⁾ Lichtdurchlässigkeit TL nach DIN EN 410 bzw. DIN 67507.

²⁾ Der angegebene g-Wert nach DIN EN 410 ist jeweils ca. 2-4 % grösser als der g-Wert nach DIN 67507.

³⁾ U_g-Werte basieren auf 90 % Gasfüllgrad und gelten für die vertikale Einbaulage.

Die Lichtreflexion nach aussen beträgt bei Pilkington Pyrostop® 30-35, Pilkington Pyrostop® 30-36 und Pilkington Pyrostop® 90-361 ca. 14 % und bei Pilkington Pyrostop® 30-401 ca. 11 %. Pyro-Isogläser können mit den (Edel)Stahlabstandhalter in den Dicken 8, 10, 12, 14 oder 16mm gefertigt werden.

Möglichkeit der Kombination mit Pilkington Activ™ auf Anfrage.

Sonnenschutz - Kombinationen mit Pilkington Pyrostop® mit sonnenschutzbeschichteten Scheiben

Wird für die EI30-EI90 Klasse erhöhter Sonnenschutz gefordert, also soll der Gesamtenergiedurchlassgrad bei hoher Lichtdurchlässigkeit möglichst gering sein, so stehen hier verschiedene Möglichkeiten zur Verfügung.

Generell jedoch wird das Funktionsziel über folgende Lösung erreicht: Die Aussenscheibe des Brandschutz-Isolierglases wird auf Pos. 2 mit einer hauchdünnen Edelmetallbeschichtung versehen, die geschützt zum Scheibenzwischenraum angeordnet ist.

Durch die Verwendung hochwertiger Sonnenschutzbeschichtungen wird neben dem guten Sonnenschutz bei gleichzeitig hoher Selektivität ein U_g-Wert erreicht, der die Anforderungen

erfüllt, die an ein hochdämmendes Isolierglas gestellt werden.

Für die architektonische Gestaltung stehen unterschiedliche farbneutrale, silberne und bläuliche Typen zur Verfügung. Bei Aussenscheiben mit stark absorbierenden Sonnenschutzscheiben empfehlen wir die vorgängige Rücksprache mit Flachglas.

Beschichtungen können auf Floatglas oder Einscheiben-Sicherheitsglas aufgebracht werden. Ebenso sind Verbund-Sicherheitsgläser bis zu einer Dicke von 10 mm beschichtbar.

Nicht möglich ist die Beschichtung von Guss-, Ornamentglas sowie aller Drahtglaskombinationen.

Mögliche Beschichtungstypen ersehen Sie bitte im Kapitel 6 «Die Sonnenschutzgläser» und halten Rücksprache mit Flachglas. Mögliche produktspezifische Einschränkungen in der Variantenvielfalt können sich ergeben. Darum bitten wir Sie frühzeitig um Rücksprache. Selbes gilt für auf Pos. 1 beschichtete Pilkington Activ^TM Beschichtungen.

Des weitern gelten die produktspezifischen Hinweise für Brandschutzgläser, Isolierglas und ggf. weitere Glasprodukte.

Schallschutz - Kombinationen Pilkington Pyrostop® mit Schalldämm-Verbund-Sicherheitsglas

Die bei Pilkington Pyrostop® vorhandene hohe Schalldämmung kann durch Kombination mit einem zusätzlichen Schalldämm-Verbund-Sicherheitsglas

im Isolierglasverbund weiter verbessert werden.

Die zur Verbesserung des Schallschutzes verwendete Schalldämm-Verbund-Sicherheitsglasscheibe besteht aus zwei Scheiben Floatglas (je 4 mm dick), die mit einer speziellen PVB-Folie verbunden sind.

Auch dieses Brandschutz-Isolierglas kann zur Absturzsicherheit herangezogen werden (siehe Kapitel 'Sicherheitsgläser').

Für den Einsatz im Innen- und Aussen- bzw. Fassadenbereich steht für die EI 30-Klasse unter anderem Pilkington Pyrostop® 30-17 zur Verfügung. Nach internen CE-konformen Messungen beträgt sein Schalldämmwert mit Luft, Argon bzw. Krypton gefülltem Scheibenzwischenraum von 8 mm ca. 44 dB, bei einem Scheibenzwischenraum von 12 mm ca. 46 dB.

Zusätzlich kann Pilkington Pyrostop® 30-27 (Gesamtdicke ca. 35 mm bei SZR 8 mm bzw. ca. 39 mm bei SZR 12 mm) mit einem intern gemessenen Schalldämmwert von ca. 44 dB eingesetzt werden; bei einem SZR von 12 mm konnte ein RW-Wert von ca. 46 dB erreicht werden.

Analog wird im EI60-Bereich mit Pilkington Pyrostop® 60-171, d. h. Pilkington Pyrostop® 60-101 mit vorgesetzter Schalldämm-Verbund-Sicherheitsglasscheibe, ein RW-Wert bis ca. 46 dB erreicht. Im F 90-Bereich wird mit Pilkington Pyrostop® 90-172, d. h. Pilkington Pyrostop® 90-102 mit vorgesetzter Schalldämm-Verbund-Sicherheitsglasscheibe, ein R_W-Wert bis zu ca. 48 dB erreicht.

Möglichkeiten des verbesserten Wärme- und Sonnenschutzes sowie der Kombination mit Pilkington Activ™ auf Anfrage.

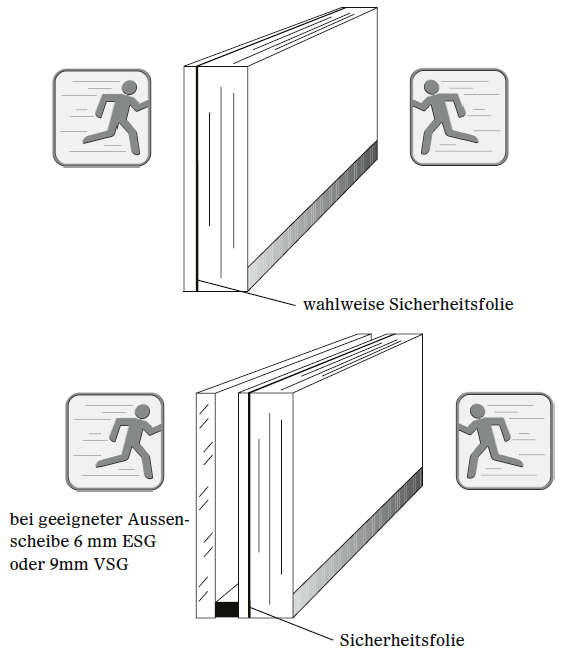

Sicherheit - Kombinationen Pilkington Pyrostop® mit Einscheiben-Sicherheitsglas und Verbund-Sicherheitsglas

Alle einschaligen Brandschutzgläser Pilkington Pyrostop® sind Verbund- oder Verbundsicherheitsgläser nach DIN EN 14449 und DIN 1259. Sie bestanden erfolgreich Pendelschlagversuche nach EN 12600 und DIN 52337. Darüber hinaus wurden Prüfungen auf Ballwurfsicherheit nach DIN 18032-3 sowie Kugelfallversuche nach DIN 52338 sicher bestanden.

Ebenso bieten alle Pilkington Pyrostop®-Brandschutz-Isoliergläser bei entsprechender Gegen- bzw. Aussenscheibe (Einscheiben-Sicherheitsglas oder Verbund-Sicherheitsglas) beidseitige Sicherheitsglaseigenschaften.

Ferner sind sowohl einschalige sowie Brandschutz-Isoliergläser mit zusätzlich integrierten PVB-Folien verfügbar.

Pilkington Pyrostop® kann somit grundsätzlich in Bauteilen eingesetzt werden, an die erhöhte Anforderungen an die Verkehrssicherheitseigenschaften gestellt werden (z. B. Türen, grossflächige, raumhohe Verglasungen).

Aus Gründen der Stabilität im normalen Gebrauch und im Brandfall empfehlen wir für die Feuerwiderstandsklasse EI30 ab einer Scheibengrösse von 140 cm Breite und 250 cm Höhe den Einsatz von Pilkington Pyrostop® 30-20, 18 mm, sofern Bestandteil der jeweiligen Zulassung.

Sowohl bei dem zuletzt genannten einschaligen Brandschutzglas als auch bei dem raumseitigen Brandschutzpaket der meisten Pilkington Pyrostop®-Brandschutz-Isoliergläser für die EI30-Klasse sind PVB-Sicherheitsfolien integriert, so dass sie für absturzsichernde Verglasungen

eingesetzt werden können (siehe Kapitel 4.8).

Bei Verwendung eines Pilkington Pyrostop®-Brandschutz-Isolierglases für die EI30-Klasse bei gleichzeitiger Berücksichtigung einer Anprall-Last von 0.8 kN/m in Brüstungshöhe (1m Höhe) auf die Gegenscheibe, ist diese Scheibe bis zu einer Breite von 2,00 m in 6 mm Einscheiben-Sicherheitsglas auszuführen. Bei Breiten > 2,00 m ist mindestens 8 mm Einscheiben-Sicherheitsglas einzusetzen.

Für die Feuerwiderstandsklasse EI60 und EI90 stehen mehrere Brandschutzgläser für die Innen- und Aussenanwendung zur Verfügung, die infolge ihres kompakten Aufbaus in den maximal zugelassenen Abmessungen einer Anprall-Last von 0.8 kN/m sicher widerstehen können.

Bei nahezu allen Brandschutz-Isoliergläsern für die Aussenanwendung werden zähelastische PVB-Sicherheitsfolien in die Brandschutzpakete integriert, so dass selbst im Fall einer Beschädigung der Einheiten die lastbeanspruchte Glasfläche im Sinne der Absturzsicherheit wirken kann (Resttragfähigkeit im Bruchfalle).

Alle EI90-Brandschutzgläser sind werkseitig so konfektioniert, dass sie von der Aussen- und der Innenseite Sicherheitsgläser nach DIN 1259 sind.

Grundsätzlich sind bei allen sicherheitsrelevanten Brandschutzverglasungen entsprechende objektbezogene Anforderungen (statisch, bauphysikalisch, etc.) zu überprüfen. Wir empfehlen dringend die rechtzeitige Abstimmung mit der entsprechenden Baubehörde. Im Einzelfall sind Beurteilungen durch Fachingenieure oder auch Bauteilprüfungen vor Ort erforderlich.

Personen- und Objektschutz - Kombinationen Pilkington Pyrostop® mit Verbund-Sicherheitsglas

Vorwiegend im Objektbereich eingesetzt, aber auch für den privaten Bauherrn interessant, können diese Kombinationen als Verletzungsschutz, Absturzsicherung (auch als Aufzugsverglasung), durchwurf-, durchbruch- und durchschusshemmende Verglasungen eingesetzt werden.

Um den hohen Anforderungen gemäss Durchwurfhemmung und/oder Durchbruch- bzw. Durchschusshemmung gerecht zu werden, besteht die Möglichkeit, Pilkington Pyrostop®-Gläser für die EI30- bis EI90- Klasse mit Verbund-Sicherheitsgläsern der entsprechenden Sicherheitsklassen zu kombinieren. Hinzu kommen neu entwickelte dicken- und gewichtsoptimierte einschalige Brandschutzgläser.

Möglichkeiten des erhöhten Personen- und Objektschutzes auf Anfrage.

In vielen Fällen ist zusätzlich eine Alarmgebungsfunktion möglich; entweder mit der Alarmspinne oder mit Alarmdrahteinlage (siehe Kapitel 'Sicherheitsgläser').

Kombinationen Pilkington Pyrostop® mit Durchwurfhemmung

Bereits der dünnste Scheibentyp für die Klasse EI 30, Pilkington Pyrostop® 30-10, erreicht die Wiederstandsklasse P1A. Die monolithischen Standardtypen Pilkington Pyrostop® 30-20, Pilkington Pyrostop® 60-210 und Pilkington Pyrostop® 90-201, erreichen die Klasse P2A nach DIN EN 356.

Wird zusätzlich zur EI30-Klasse bzw. EI90-Klasse die Durchwurfhemmungsklasse P2A bis P5A nach DIN EN 356 gefordert, so kann zum Beispiel das neue modifizierte einschalige Brandschutzglas Pilkington Pyrostop ® 30-20 +… oder zum anderen das Brandschutz-Isolierglas Pilkington Pyrostop® 30-18 mit entsprechend geforderter vorgesetzter Verbund-Sicherheitsglasscheibe eingesetzt werden.

Alle zuvor genannten Brandschutzgläser können sowohl im Innen- als auch im Aussenbereich unter Berücksichtigung der vorgeschriebenen Einbaurichtung eingesetzt werden.

Kombinationen Pilkington Pyrostop® für die Durchwurfwiderstandsklassen P2A, P3A, P4A, P5A nach DIN EN 356 ersehen Sie bitte im Kapitel Sicherheitsgläser oder in der Glastypenliste unserer technischen Dokumentation Brandschutz.

Möglichkeiten des verbesserten Wärme- und Sonnenschutzes, der Alarmgebung sowie der Kombination mit Pilkington Activ™ im Isolierglasverbund auf Anfrage.

Kombinationen Pilkington Pyrostop® mit Durchbruchhemmung

Wird zusätzlich zu der Brandschutzklasse eine Durchbruchhemmung (Ein- und Ausbruchhemmung) nach DIN EN 356 gefordert, so können nachstehend genannte Kombinationen im Rahmen einer Zustimmung im Einzelfall verwendet werden, soweit sie nicht bereits Bestandteil einer VKF Anwendungsbescheinigung sind.

Für die Widerstandsklasse P6B mit definierter Angriffsrichtung existieren seit neuestem die monolithischen Brandschutzgläser Pilkington Pyrostop® 30-20 +P6B für die EI30-Klasse und Pilkington Pyrostop® 90-201 +P6B für die EI90-Klasse. Als weitere Möglichkeit stehen die Brandschutz-Isoliergläser Pilkington Pyrostop® 30-18 für die EI30-Klasse und Pilkington Pyrostop® 90-182 für die EI90-Klasse mit entsprechend geforderter vorgesetzter Verbund-Sicherheitsglasscheibe zur Verfügung.

Für die monolithischen Brandschutzgläser und die dem Pilkington Pyrostop®-Paket im Isolierglasverbund vorgesetzten speziellen Verbund-Sicherheitsglasscheiben liegen entsprechende Prüfberichte nach DIN EN 356 (bzw. DIN 52290) vor.

Kombinationen Pilkington Pyrostop® für die Widerstandsklassen P1A - P5A.

Monolithische Brandschutzgläser für die Feuerwiderstandsklasse EI30

Pilkington Pyrostop® Typ	Widerstandsklasse	Nenndicke (mm)	Gewicht (kg/m²)	Lichtdurchlässigkeit TL (%)	Rw-Wert ¹⁾ (dB)
30-10	P1A	15	35	87	38
30-20	P2A	18	42	87	38
30-20 +P3A	P3A	19	43	86	38
30-20 +P4A	P4A	19	43	86	38
30-20 +P5A	P5A	20	45	86	39

¹⁾ Schalldämmwerte wurden intern, ohne Prüfbericht, ermittelt

Brandschutz-Isoliergläser für Feuerwiderstandsklasse EI30

Gegenscheibe ²⁾	Nenndicke (mm)	Gewicht (kg/m²)	Lichtdurchlässigkeit TL (%)	Rw-Wert ¹⁾ (dB)
P2A	32	56	79	39
P3A	33	57	78	39
P4A	33	57	78	39
P5A	33	58	78	39

¹⁾ Schalldämmwerte wurden intern, ohne Prüfbericht, ermittelt
²⁾ Verbundsicherheitsglastyp der entsprechenden Widerstandsklasse.

Dicken und Gewichtsangaben beruhen auf Verwendung von zwei jeweils 4mm Dicken vetroFloat 4mm Scheiben im Verbundsicherheitsglas. Verwendung weiterer Glasdicken nach statischen Anforderungen möglich.

Kombinationen Pilkington Pyrostop® mit Durchschusshemmung

Wird zusätzlich zur EI 30-Klasse eine Durchschusshemmung nach DIN EN 1063 gefordert, können diverse Kombinationen im Rahmen einer Zustimmung im Einzelfall verwendet werden.

Für die speziellen Verbund-Sicherheitsgläser bzw. Panzergläser, die dem Pilkington Pyrostop® im Isolierglasverbund vorgesetzt sind, liegen entsprechende Prüfberichte nach DIN EN 1063 vor.

Kombinationen Pilkington Pyrostop® 30-18 für Durchschusswiderstandsklassen nach DIN EN 1063 sind auf Anfrage erhältlich.

Kombinationen Pilkington Pyrostop® mit Sprengwirkungshemmung

Wird für die EI30, EI60 oder EI90 Klasse zusätzlich die Sprengwirkungshemmung der Klasse D nach DIN 52290-5 gefordert, so ist dies grundsätzlich möglich. Jedoch ist hier zwecks Abklärung für den Einzelfall eine Rücksprache mit uns erforderlich.

Kombinationen Pilkington Pyrostop® mit Alarmgläsern (Alarmgebung)

Grundsätzlich ist die Kombination von Pilkington Pyrostop® für die mit Alarmgläsern realisierbar. Die Zulässigkeit ist mit dem jeweiligen Systemhersteller abzustimmen. Die Alarmgebung ist nur in Verbindung mit einer Alarmanlage möglich.

Hauptsächlich zur Anwendung gelangt die ESG-Alarmglas-Variante mit aufgedruckter Alarmschleife („Alarmspinne“ oder verdeckte Alarmschleife). In Sonderfällen, z. B. Kombination Pilkington Pyrostop® mit durchbruch- und durchschusshemmenden Verbund-Sicherheitsgläsern (z. B. ALLSTOP®), ist auch die Verwendung von Alarmdrahteinlagen mit Randanschluss möglich.

Weitere Informationen auf Anfrage und im Kapitel Sicherheitsgläser.

Kombinationen Pilkington Pyrostop® mit Pilkington Activ™-beschichteten Scheiben (Selbstreinigung)

Es besteht die Möglichkeit, Pilkington Pyrostop® mit Pilkington Activ™ in einem Isolierglasaufbau zu kombinieren. Dabei wird die Pilkington Pyrostop®-Scheibe als Brandschutzleistungsträger als Innenscheibe und die Pilkington Activ™-Scheibe mit der speziellen Beschichtung auf der

der Witterung zugewandten Seite (Pos. 1) als Aussenscheibe ausgeführt.

Weitere Informationen finden Sie bitte im Kapitel Basisgläser.

Kombinationen Pilkington Pyrostop® mit verschiedenen Dekorvarianten (Design)

Hinsichtlich der Möglichkeit, die Ansicht und Durchsicht von Brandschutzgläsern zu gestalten, stehen unterschiedliche Varianten zur Verfügung. Aus anwendungstechnischer Sicht ist bei den im Folgenden beschriebenen Designmöglichkeiten unbedingt auf den Einsatzbereich, ob Innen oder Aussenbereich, zu achten. Grundsätzlich sind die beschriebenen Dekorvarianten im Innenbereich in der Regel unproblematisch einsetzbar. Im Fassadenbereich sind diese technischen Lösungen aufgrund der erhöhten thermischen Belastungen nur eingeschränkt möglich und somit nur nach Rücksprache zu verwenden.

Designfolien

Für die Anwendung im Innenbereich werden Pilkington Pyrostop®-Brandschutzgläser häufig mit Kennzeichnungen, Sichtschutzmarkierungen oder Firmenlogos versehen. Die Applikation der bis zu 250 μm dicken Folien wird ab Werk angeboten. Dabei stehen Dekorfolien in frei wählbaren Farben und Geometrien sowie fotorealistische Motivfolien mit Erhaltung des Glascharakters zur Auswahl. Bei flächiger Beklebung ist eine Breite bis zu 1,20 m möglich; größere Breiten auf Anfrage. Im monolithischen Aufbau als auch geschützt vor mechanischen Beschädigungen im Isolierglasverbund, ist die Beklebung mit Folien eine brandschutztechnisch zulässige und wirtschaftliche Lösung, um vielfältige Gestaltungswünsche zu erfüllen.

Neben der werkseitigen Beklebung ist auch ein nachträgliches bauseitiges Applizieren entsprechender Designfolien möglich.

Mattfolie

Eine Variante, eine ganzflächige Transluzenz zu erzielen, ist die Verwendung der einschaligen Brandschutzgläser Pilkington Pyrostop® 30-20, Pilkington Pyrostop® 60-201 und Pilkington Pyrostop® 90-201, sowie darauf basierende Brandschutz-Isoliergläser mit einer Mattfolie, die geschützt im Brandschutzpaket integriert ist.

Sandstrahlen/Ätzen/Lasergravur

Das Behandeln der äusseren Glasoberflächen der Pilkington Pyrostop®-Gläser durch Ätzen, Sandstrahlen oder Lasern ist, obwohl nur teilweise in unserem Lieferprogramm enthalten, möglich. Als brandschutztechnische Verwendbarkeitsnachweise liegen teils gutachterliche Stellungnahmen der Materialprüfanstalt für das Bauwesen in Braunschweig bzw. EMPA Dübendorf vor. Eine Einzelzulassung ist erforderlich.

Ornament/Strukturgläser

Pilkington Pyrostop® 30-12, Pilkington Pyrostop® 90-12 sowie Pilkington Pyrostop® 90-22 stellen in Kombination mit Ornament 504 eine weitere Möglichkeit dar, im Innenbereich eine ganzflächige Transluzenz zu erzielen. Auch Kombinationen mit Mastercarré oder Satinato sind erhältlich.

Weitere Produktvarianten hinsichtlich des Einsatzes von Strukturgläsern auf Anfrage.

Siebdruck

Im Isolierglasverbund, geschützt dem Scheibenzwischenraum zugewandt, können beim Einsatz im Innenbereich viele Emailfarben voll-oder teilflächig auf der ESG-Gegenscheibe aufgebracht werden.

Dekorbeschichtung

Eine weitere Möglichkeit, die Glasoberflächen farbig zu gestalten, stellt das GLAS-MA®-Beschichtungssystem dar. Hierbei wird eine spezielle Beschichtung auf die Glasoberflächen in der Regel nachträglich, d. h. nach Einbau vor Ort, aufgebracht. Diese Beschichtung kann in den verschiedenen Farben (ein- oder mehrfarbig) aufgebracht werden. Nicht nur die Abrieb- und Kratzfestigkeit im normalen Gebrauch ist durch intensive Tests überprüft worden, sondern es existiert auch ein Verwendungsnachweis, dass diese GLAS-MA®-Beschichtung auf allen Pilkington Pyrostop®-Gläsern unbedenklich sind.

Kombination mit Farbgläsern (in der Masse eingefärbtes Floatglas) auf Anfrage.

Drahtspiegel- und Ornamentgläser mit Drahteinlage sind grundsätzlich nicht Bestandteil der Pilkington Pyrostop®-Aufbauten.

Gegebenenfalls sind die Brandschutzsystemhersteller bzw. Zulassungsinhaber bezüglich der Übereinstimmung mit der Anwendungsbescheinigung anzusprechen.

Sichtschutz

Pilkington Pyrostop®-Isoliergläser sind mit manuellen und elektrischen Jalousien im Scheibenzwischenraum kombinierbar.

Weitere Informationen auf Anfrage und im Kapitel "vetroControl".

Flächenbündige Brandschutzgläser

Weitere Informationen zu Pilkington Pyrostop® Line finden Sie im Kapitel "Pilkington Pyrostop® Line".
