Flächenbündige Brandschutzgläser - Pilkington Pyrostop® Line Triple für rahmenlose Stossfugen Systeme
Pilkington Pyrostop® Line 30-602 Triple ist ein Glas für Brandschutzverglasungen – ohne vertikale Rahmung – der Feuerwiderstandsklasse EI(F) 30 für den Innenbereich. Es ist CE gekennzeichnet und die Leistungserklärungen gemäss Bauproduktenverordnung sind verfügbar.
Die erste allgemeine bauaufsichtliche Zulassung für ein Holzrahmensystem mit Pilkington Pyrostop® Line Triple liegt vor (Z-19.14-2185).
Pilkington Pyrostop® Line 30-602 Triple ist ein Brandschutz-Isolierglas, mind. 39 mm dick, für die Feuerwiderstandsklasse EI(F) 30, mit beidseitig aussenliegenden Einscheibensicherheitsglasscheiben aus dem eisenoxidarmen, extrem farbneutralen Pilkington Optiwhite™.
Pilkington Pyrostop® Line 30-602 Triple wird mit vertikalen, 18 mm breiten, farbigen Randstreifen, die geschützt zum Scheibenzwischenraum angeordnet sind, ausgeliefert. Verfügbare Farbvarianten hierfür sind: Standard: Schwarz (RAL 9005), Grau (RAL 7035) und Weiss (RAL 9010). Weitere Farbtöne auf Anfrage.
Standardmässig werden schwarze Abstandhalter verwendet.
Die Glasabmessungen reichen in der Breite von 600 mm bis 1400 mm und in der Höhe bis zu 3000 mm. Diese Grenzabmessungen sind brandschutztechnisch begründet und bei der Einplanung unbedingt zu berücksichtigen.
Eine Besonderheit der Konstruktion ist, dass diese filigrane Lösung umlaufend durch ein Anschlussprofil eines Rahmensystems mit dem umfassen den Bauteil/Mauerwerk verbunden ist, während zwischen den einzelnen Glaselementen keine vertikale Rahmung erforderlich ist. Die Stossfugen der nebeneinander angeordneten Pilkington Pyrostop® Line 30-602 Triple-Scheiben werden mit geeignetem Silikon abgedichtet.

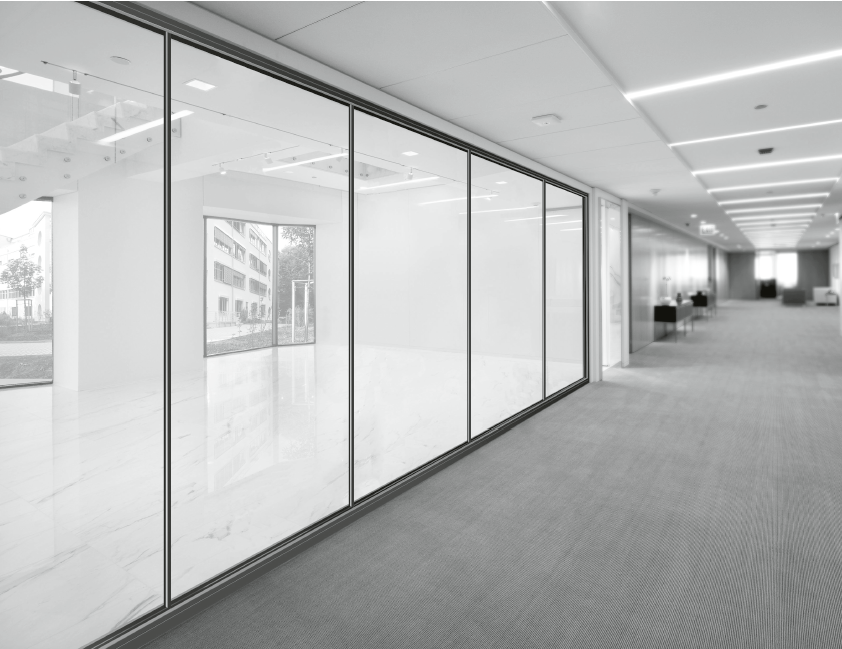

Somit entsteht eine glasoberflächenbündige Fläche, die sich über grössere Bereiche erstrecken kann und auf klassische vertikale Rahmung der einzelnen Glaselemente verzichtet. Mit diesem Verglasungssystem sind somit in der Länge nicht begrenzte Trennwandkonstruktionen für den Innenbereich realisierbar.
Rahmenlose Lösung im Detail:
• Flächenbündiges Glasdesign ohne Vertikalrahmung der einzelnen Glaselemente
• Kaum sichtbare filigrane vertikale Stoßfuge mit farbigen Randstreifen
• Nahezu uneingeschränkte und farbneutrale Durchsicht bei gleicher Schutzfunktion wie beim Einsatz von umlaufend gerahmten Brandschutzglassystemen
• Grosse Scheibenabmessungen für den Innenbereich geprüft (b x h: 600 mm – 1400 mm x 3000 mm)
• Aussenscheiben sind optional als ESG-H-Variante verfügbar
• Vielfältige Farb- und Designkombinationen mit verschiedenen Dekorvarianten realisierbar (Dekor- und Mattfolie, Sichtschutz, Sandstrahlen, etc.)
• Für hohe Lichtdurchlässigkeit und natürliche Farbwiedergabe sind die Aussenscheiben aus Pilkington Optiwhite™
• Geeignet für den Einsatz in Holz- und Metallrahmensystemen
