Die nachstehenden Angaben stammen aus der Energiesparverordnung Deutschland.
In den Wärmeschutz-Nachweisverfahren wird nicht allein die Verglasung sondern das ganze Fenster inkl. Rahmen sowie Abstandhalter berücksichtigt. Zur Ermittlung der Bemessungswerte der Wärmedurchgangskoeffizienten des ganzen Fensters werden im Prinzip drei Verfahren zugelassen (ausgenommen sind Dachflächenfenster – hierfür ist nur der Nachweis durch eine Messung zugelassen):
a) durch Messung im Prüfstand nach DIN EN 674
b) durch Tabellenablesung in Abhängigkeit der Wärmedurchgangskoeffizienten von Glas und Rahmen und ggf. weiterer Berücksichtigung von Korrekturwerten ΔUw für einen thermisch verbesserten Abstandhalter oder für Sprossen.
Korrekturwert ΔUg | |
|---|---|
-0.1 | wärmetechnisch verbesserter Randverbund |
+0.1 | einfaches Sprossenkreuzt im SZR |
| +0.2 | mehrfache Sprossenkreuze im SZR |
| +0.3 | Glasteilende Sprossen im SZR |
c) durch rechnerische Ermittlung nach DIN EN 10077-1
Zur Berechnung des Wärmedurchgangskoeffizienten Uw des ganzen Fensters werden geometrische Merkmale von Verglasung, Rahmen und Abstandhalter sowie die jeweiligen Wärmedurchgangskoeffizienten herangezogen
Dabei ist:
Ag die Fläche der Verglasung
Af die Fläche des Rahmens
lg die sichtbare Länge des Randverbundes
Ug der Wärmedurchgangskoeffizient der Verglasung
Uf der Wärmedurchgangskoeffizient des Rahmens
Ψ der lineare Wärmedurchgangskoeffizient des Abstandhalters
Der Ψ-Wert des Abstandhalters resultiert aus den kombinierten wärmetechnischen Einflüssen von Abstandhalter, Glas und Rahmenkonstruktion. Er ist also keine Grösse, die nur den Abstandhalter charakterisiert, sondern den ganzen Randbereich des Fensters betrifft. Vergleiche verschiedener Abstandhalter sind nur sinnvoll, wenn sie auf gleicher Basis ermittelt wurden.
Nennwerte der Wärmedurchgangskoeffizienten
Berechnete Ug-Werte nach DIN EN 673 für vetroTherm und vetroSun unter Berücksichtigung:
- der Emissivitäten der beschichteten Oberfläche (Werkszeugnis)
- der Grösse des Scheibenzwischenraums
- der Gasfüllung
- einer Temperaturdifferenz von 15 K und
- einem Sollfüllgrad von 90%.

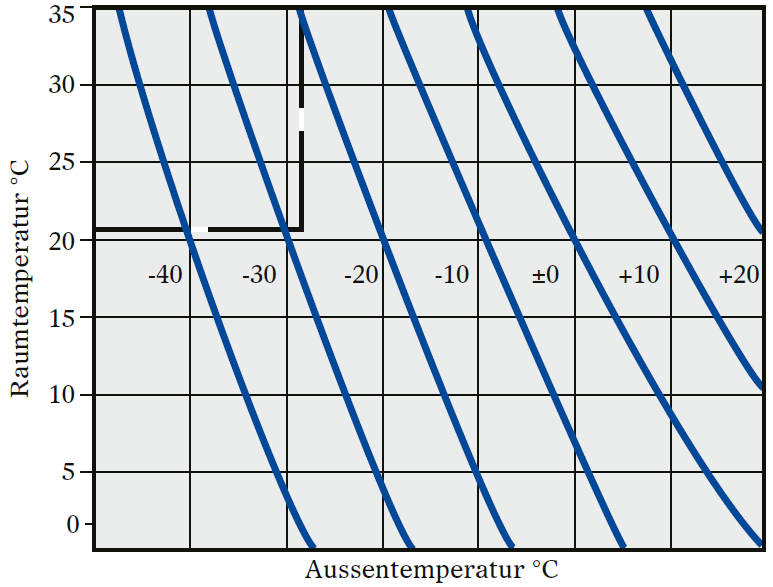

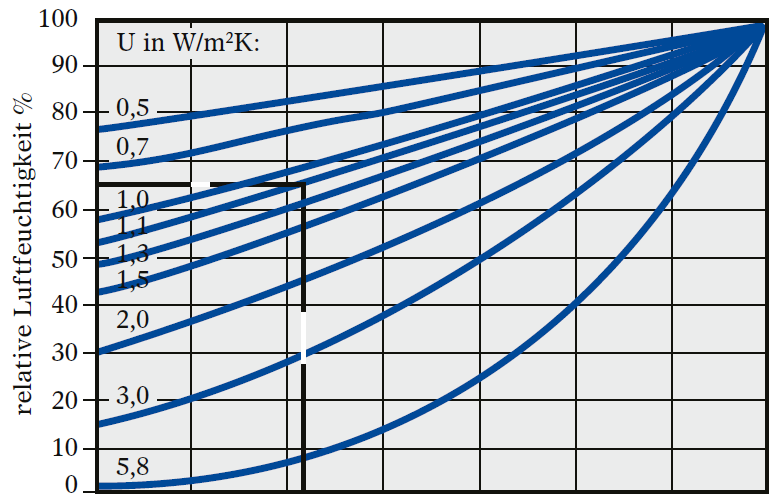

Taupunkt-Diagramm (nach DIN 4108)
Aus untenstehendem Doppel-Diagramm ist die Aussentemperatur zu ermitteln, bei der unter Berücksichtigung des entsprechenden U-Wertes und des jeweiligen Raumluftzustandes an der raumseitigen Oberfläche einer (z.B.) vetroTherm Wärmeschutzglasscheibe der Taupunkt erreicht wird, d.h. bei der Luftfeuchtigkeit kondensiert und einen Niederschlag bildet.
Beispiel
vetroTherm mit dem U-Wert 1,1 W/m2K
rel. Luftfeuchte 65%
Raumtemperatur + 21°C
Aussentemperatur - 28°C
