Glas Pilkington Activ™ ist ein Glasprodukt mit selbstreinigenden Eigenschaften, das zur Funktion UV-Strahlung und Wasser (z.B. Regen) benötigt.
Die Glasoberfläche ist mit einer pyrolytischen Beschichtung versehen, die witterungsbeständig und dauerhaft ist. An- und Durchsicht sind klartransparent. Die Lichtreflexion nach aussen ist leicht erhöht und zeichnet sich mit einem leicht bläulichen Farbton aus.
Anwendungsgebiete sind Aussenverglasungen in Fenstern, Fassaden, Geländer und Wintergärten. Die Oberflächenbeschichtung ist stets der Witterungsseite zugewandt (Pos. 1).

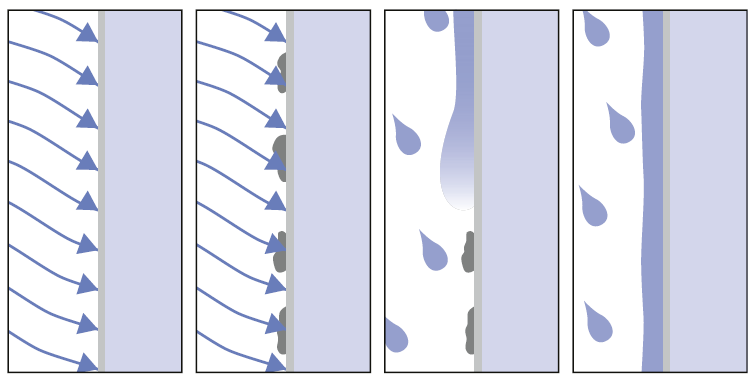

Die selbstreinigende Wirkung ist die Folge zweier Effekte:
1. Die hydrophile Wirkung der Beschichtung
Die Beschichtung besitzt die Eigenschaft, Wasser (Regen) gleichmässig in einem dünnen Film durch Herabsetzen der Oberflächenspannung zu verteilen. Das verhindert Tröpfchenbildung wie auf einer unbeschichteten Glasoberfläche, die bei Verdunsten zu typischen Flecken führt. Der Wasserfilm hingegen trägt beim Ablaufen die Staub- und Schmutzpartikel mit weg, die Reste des Wassers verdunsten schnell. Das Glas bietet nach Regen eine klare Sicht.
2. Der fotokatalytische Effekt
Die auf die beschichtete Glasoberfläche auftreffende UV-Strahlung wird absorbiert und bewirkt eine chemische Reaktion mit den auf der Glasoberfläche befindlichen organischen Verschmutzungen. Hierbei wirkt die TiO2-Beschichtung als Katalysator für die chemische Reaktion zwischen dem Wasser und den Ablagerungen, die sich dann leichter von der Glasoberfläche lösen.
Der Selbstreinigungseffekt setzt ein, wenn eine ausreichende Menge an UV-Strahlung auf die beschichtete Oberfläche einwirken konnte. Er wirkt weiter, auch wenn zeitweise kein Tageslicht mehr zur Verfügung steht. Immer wenn es regnet oder das Glas mit kalkarmem Wasser besprüht wird, wird der gelöste Schmutz abgewaschen. Unter normalen Bedingungen ist dies ausreichend, um das Glas sauber zu halten.
Sollte es über einen längeren Zeitraum nicht regnen, ist es hilfreich, das Glas mit normalem kalkarmem Wasser zu besprühen und ablaufen zu lassen, damit Schmutzablagerungen fortgewaschen werden. Sehr starke Schmutzablagerungen können dazu führen, dass keine UV-Strahlung auf die Oberfläche einwirken kann.
Hartnäckige Verschmutzungen können – wie bei unbeschichteten Glasoberflächen – mit einem sanften Putzmittel entfernt werden. Nach jedem Reinigungsvorgang wird wieder UV-Strahlung zum Lösen des Schmutzes benötigt.
Kratzende Reinigungsgegenstände sollten genau wie bei einem unbeschichteten Glas nicht verwendet werden, da sie zu einer Beschädigung der Oberflache führen können.
Um die besten Selbstreinigungsergebnisse zu erzielen, sollte möglichst jeder Kontakt mit der beschichteten Oberfläche vermieden werden.
Im Allgemeinen ist durch den Selbstreinigungseffekt von Pilkington Activ™ ein deutlich geringerer Reinigungsaufwand zu erwarten.
Pilkington Activ™ kann zu Isolierglas weiterverarbeitet werden. Kombinationen mit zum Scheibenzwischenraum zugewandten Beschichtungen sind möglich.
Pilkington Activ™ Verglasungsanweisungen
Bei der Verarbeitung, Pflege und Gebrauch von Pilkington Activ™ sind besondere Verfahrensweisen zu beachten. Ausführliche Hinweise entnehmen Sie bitte den jeweils gültigen Unterlagen der Flachglas Schweiz, insbesondere den Handhabungs- und Verglasungsrichtlinien.
Um die hydrophile Wirkung der speziellen, selbstreinigenden Glasoberfläche von Pilkington Activ™ auf der wetterzugewandten Oberfläche nicht einzuschränken, darf diese Glasoberfläche nicht mit Silikon in Berührung kommen. Die hydrophobe Eigenschaft des Silikons kann ansonsten die hydrophile Wirkung von Pilkington Activ™ überlagern.
Dichtstoffe und Dichtprofile des Verglasungs-Systemes sowie der Anschlussfugen müssen deshalb silikonfrei sein. Dichtprofile dürfen auch nicht silikonisiert sein.
Alkalische Auswaschungen von Beton, Putz oder chemischen Materialien können die Glasoberfläche – ebenso wie bei unbeschichteten Glasoberflächen auch – angreifen. Bei der Handhabung von Pilkington Activ™ sind saubere, silikonfreie Handschuhe zu verwenden.
Nach dem Verglasen bzw. nach der Fenstermontage sollte die Glasoberflache unverzüglich mit sauberem, klaren Wasser von Staub und Schmutz gereinigt werden.
Pilkington Activ™ Reinigungshinweise
Für die Reinigung der Glasoberfläche ist, falls erforderlich, sauberes klares Wasser zu verwenden. Hartnäckige Flecken werden mit handelsüblichem Glasreiniger oder Alkohol entfernt. Bei aktivierter Glasoberfläche ist ein Trockenreiben nicht erforderlich: die Glasoberfläche trocknet an der Luft selber ab. Eine Reinigung mit Metallgegenstanden, wie Rasierklingen, Stahlwolle oder Hobel führt – ebenso wie bei unbeschichteten Glasoberflächen – zu einer Verletzung (Kratzer) der Glasoberfläche.
Nach jedem Reinigungsvorgang kann es einige Tage dauern, bis die Schicht wieder genug Licht aufgenommen hat und der Selbstreinigungseffekt wieder in gewohnter Weise einsetzt.
Detailangaben finden Sie im Downloadbereich unter www.flachglas.ch
Verglasen von Pilkington Pyrostop®, Pilkington Pyrodur® und Pilkington Pyroclear® mit Pilkington Activ™ siehe Kapitel 'Brandschutz'.
Kennwerte auf Basis von Pilkington Activ™ Clear (Einfachglas)
Glasdicke in mm | 3 | 4 | 6 | 8 | 10 |
|---|---|---|---|---|---|
Ug-Wert in W/m2K | 5.8 | 5.8 | 5.7 | 5.7 | 5.6 |
Lichtdurchlässigkeit TL in % | 84 | 84 | 83 | 82 | 81 |
| Lichtreflexion in % aussen RLa | 14 | 14 | 14 | 14 | 14 |
| Lichtreflexion in % innen RLi | 14 | 14 | 14 | 14 | 14 |
| Allgemeine Farbwiedergabe Ra | 98 | 98 | 98 | 98 | 98 |
| Energietransmission TE in % | 80 | 79 | 76 | 72 | 69 |
| Energiereflexion RE in % | 13 | 13 | 13 | 13 | 13 |
| Energieabsorption AE in % | 7 | 8 | 11 | 15 | 18 |
| Gesamtenergiedurchlässigkeit g in % | 81 | 81 | 79 | 76 | 74 |
| Mittlerer Durchlassfaktor b | 0.93 | 0.93 | 0.91 | 0.87 | 0.85 |
| Selektivitätskennzahl S | 1.02 | 1.02 | 1.05 | 1.08 | 1.09 |
| UV-Durchlässigkeit TUV | 41 | 40 | 36 | 33 | 31 |
Die in dieser Tabelle angegebenen Werte beruhen auf europäischen Normen. d.h. insbesondere auf DIN EN 410 und DIN EN 673.
Pilkington Activ™ Kombinationen
Pilkington Activ™ mit Wärmeschutz
Eine Kombination der Wärmeschutzgläser vetroTherm 1.1 mit Pilkington Activ™ ist möglich.
Es ergeben sich folgende Licht- und Energiewerte nach DIN EN 410 im Vergleich zu den Wärmeschutzgläsern ohne Pilkington Activ™:
| Isolierglas | Lichttransmission | Lichtreflexion | Energieabsorption | Gesamtenergiedurchlässigkeit |
| TL (%) | RLa (%) | AE (g) | g (%) | |
| vetroTherm 1.1 (Pos. 3) | 82 | 12 | 14 | 64 |
| vetroTherm 1.1 (Pos. 3) mit Pilkington Activ™ (Pos. 1) | 76 | 18 | 24 | 60 |
| vetroTherm 1.1 (Pos. 2) mit Pilkington Activ™ (Pos. 1) | 75 | 19 | 21 | 55 |
vetroTherm 1.1 mit Pilkington Activ™
vetroTherm 1.1 kann mit der selbstreinigenden Pilkington Activ™-Beschichtung™ auf der Witterungsseite kombiniert werden. Durch die zusätzliche Beschichtung auf Pos.1 sind die Licht- und Energiewerte gegenüber den Standard-Aufbauten geringfügig verändert.
Typ | SZR 1) | Beschichtungs-position | Füllung im SZR | Ug-Wert 2) (W/m2K) | Lichtdurch-lässigkeit TL (%) | Lichtreflexion nach aussen RLa (%) | Gesamtenergie-durchlässigkeit g (%) DIN EN 410 | Allg. Farbwiedergabe-Index Ra |
|---|---|---|---|---|---|---|---|---|
vetroTherm Activ™ mit Low-E 1.1 2-fach Isolierglas | 16 | 3 | Luft | 1.4 | 76 | 18 | 60 | 98 |
| 16 | 3 | Argon | 1.1 | 76 | 18 | 60 | 98 | |
| 10 | 3 | Krypton | 1.0 | 76 | 18 | 60 | 98 | |
vetroTherm Activ™ mit Low-E 1.1 3-fach Isolierglas | 12 + 12 | 3 + 5 | Luft | 0.9 | 70 | 23 | 55 | 98 |
| 12 + 12 | 3 + 5 | Argon | 0.7 | 70 | 23 | 55 | 98 | |
| 12 + 12 | 3 + 5 | Krypton | 0.5 | 70 | 23 | 55 | 98 |
Pilkington Activ™ mit Sonnenschutz
Verschiedene vetroSun-Typen können mit der selbstreinigenden Pilkington Activ™ – Beschichtung auf der Witterungsseite kombiniert werden. Die detaillierten Angaben zu den jeweiligen Glastypen entnehmen Sie aus der nachstehenden Tabelle.
Durch die zusätzliche Beschichtung auf Pos. 1 sind die Licht- und Energiewerte gegenüber den Standardaufbauten geringfügig verändert.
vetroSol mit Pilkington Activ™ für einen Scheibenaufbau 6/16 SZR/4 mit Argonfüllung
| Glastyp (Aufbau mit Pilkington Activ™) | Lichtdurchlässigkeit (%) | Gesamtenergie-durchlässigkeit (%) | Ug-Wert (W/m2K) SZR | Lichtreflexion RL (%) | UV-Durchlässigkeit (%) | Absorption (%) | Allg. Farbwiedergabe | |||
| TL | g | 12 mm | 14 mm | 16 mm | aussen | innen | TUV | AEa | Ra | |
| Neutral 70/39 P | 67 | 37 | 1.2 | 1.1 | 1.0 | 15 | 14 | 2 | 32 | 93 |
| Neutral 62/29 P | 58 | 27 | 1.2 | 1.1 | 1.0 | 15 | 15 | 8 | 29 | 93 |
| Neutral 61/33 P | 57 | 31 | 1.2 | 1.1 | 1.1 | 17 | 16 | 8 | 36 | 94 |
| Neutral 57/35 W | 54 | 35 | 1.2 | 1.1 | 1.1 | 29 | 26 | 7 | 31 | 94 |
| Neutral 50/27 P | 47 | 25 | 1.2 | 1.1 | 1.1 | 17 | 13 | 2 | 50 | 93 |
| Neutral 48/27 P | 44 | 25 | 1.2 | 1.1 | 1.1 | 20 | 16 | 8 | 44 | 92 |
| Neutral 30/17 P | 27 | 15 | 1.2 | 1.1 | 1.1 | 23 | 15 | 2 | 61 | 84 |
| Bright/Neutral 57/46 P | 53 | 44 | 1.2 | 1.1 | 1.1 | 39 | 37 | 9 | 15 | 97 |
| Blau 40/22 P | 36 | 20 | 1.2 | 1.1 | 1.1 | 20 | 16 | 7 | 52 | 90 |
| Blauviolett 65/40 W | 62 | 38 | 1.2 | 1.1 | 1.1 | 15 | 13 | 6 | 32 | 92 |
| Hellkobaltblau 39/26 W | 36 | 24 | 1.4 | 1.3 | 1.2 | 28 | 14 | 7 | 42 | 92 |
| Silber 50/31 G | 48 | 30 | 1.2 | 1.1 | 1.1 | 42 | 35 | 13 | 16 | 95 |
vetroSol mit Pilkington Activ™ für einen Scheibenaufbau 6/12 SZR/4/12 SZR/4 mit Argonfüllung
| Glastyp (Aufbau mit Pilkington Activ™) | Lichtdurchlässigkeit (%) | Gesamtenergie-durchlässigkeit (%) | Ug-Wert (W/m2K) SZR | Lichtreflexion RL (%) | UV-Durchlässigkeit (%) | Absorption (%) | Allg. Farbwiedergabe | |||
| TL | g | 12 mm | 14 mm | 16 mm | aussen | innen | TUV | AEa | Ra | |
| Neutral 70/39 P | 62 | 34 | 0.7 | 0.6 | 0.6 | 17 | 17 | 2 | 33 | 92 |
| Neutral 62/29 P | 53 | 24 | 0.7 | 0.6 | 0.6 | 17 | 18 | 5 | 30 | 92 |
| Neutral 61/33 P | 52 | 28 | 0.7 | 0.6 | 0.6 | 19 | 19 | 5 | 37 | 93 |
| Neutral 57/35 W | 49 | 32 | 0.7 | 0.6 | 0.6 | 31 | 29 | 4 | 32 | 93 |
| Neutral 50/27 P | 42 | 22 | 0.7 | 0.6 | 0.6 | 19 | 16 | 2 | 51 | 92 |
| Neutral 48/27 P | 39 | 22 | 0.7 | 0.6 | 0.6 | 22 | 19 | 5 | 45 | 91 |
| Neutral 30/17 P | 22 | 12 | 0.7 | 0.6 | 0.6 | 25 | 18 | 2 | 62 | 83 |
| Bright/Neutral 57/46 P | 48 | 41 | 0.7 | 0.6 | 0.6 | 41 | 40 | 6 | 16 | 96 |
| Blau 40/22 P | 31 | 17 | 0.7 | 0.6 | 0.6 | 22 | 19 | 4 | 53 | 89 |
| Blauviolett 65/40 W | 57 | 35 | 0.7 | 0.6 | 0.6 | 17 | 16 | 3 | 33 | 91 |
| Hellkobaltblau 39/26 W | 31 | 21 | 0.9 | 0.8 | 0.8 | 30 | 17 | 4 | 43 | 91 |
| Silber 50/31 G | 43 | 27 | 0.7 | 0.6 | 0.6 | 43 | 36 | 7 | 26 | 93 |
