Thermisch verbesserte Abstandhalter

Durch die neuen Normen und Regelwerke, die speziell im Minergie- und Passivhaus-Bau zum Tragen kommen, kommt den thermisch verbesserten Abstandhaltern eine besondere Bedeutung zu.

Im Rahmen des Nachweisverfahrens für den Wärmebedarf dürfen die Wärmetechnischen Eigenschaften von Abstandhaltern berücksichtigt werden. Damit wird der Beitrag zur Energieeinsparung durch einen thermisch verbesserten Abstandhalter im offiziellen Nachweis honoriert. Die Verbesserung des Uw-Wertes des gesamten Fensters liegt typischerweise bei ca. 0.1 W/m²K.

Durch die verbesserte Wärmedämmung im kritischen Übergangsbereich von Glas und Rahmen sind die raumseitigen Oberflächentemperaturen höher als bei Verwendung eines herkömmlichen Abstandhalters. Dadurch fällt dort weniger oder gar kein Kondensat an, das sich unter ungünstigen Bedingungen wie z.B. bei hoher Luftfeuchtigkeit immer an der kältesten Stelle bildet. Bei Holzrahmen wird zudem der schädigende Einfluss von Feuchtigkeit oder die Gefahr von Schimmelpilzbildung verringert.

Zur Ermittlung des Fenster-Isolationswertes (Uw) wird nach der neuen Norm EN ISO 10077 folgende Formel angewendet:

Der ECO-Spacer ist ein extrudiertes Struktursilikon-Schaumprofil aus hitzefixiertem Polymer mit eingearbeitetem Trockenmittel. Im Aufbau beinhaltet sind eine weiterentwickelte, mehrschichtige Dampfsperre, die Feuchtigkeit aus und das Gas in der Isolierglaseinheit hält. Die flexible Schaummatrix des ECO-Spacers ist ausserordentlich atmungsaktiv und gestattet so dem hohen Trockenmittelanteil, die Feuchtigkeit noch schneller zu absorbieren. Die Kombination der eigenen Dampfsperre mit dem äusseren Dichtstoff hält Feuchtigkeit fern und Gas in der Isolierglaseinheit. Der ECO-Spacer leitet die Wärme 950-mal weniger als Aluminium.

ECO-Spacer ist in den Breiten 8 / 10 / 12 / 14 / 16 / 18 / 20 in den Farben schwarz und grau lieferbar.

Thermix-Abstandhalter werden aus Kunststoff gefertigt. Zusätzlich wird der Kunststoff Polypropylen, der für seine niedrige Wärmeleitgfähigkeit bekannt ist, sowohl als verstärkendes Material als auch zur besseren thermischen Trennung eingesetzt. Die perfekte Symbiose von Edelstahl und Polypropylen ermöglicht bei einer hohen Diffusionsdichte gleichzeitig eine sehr niedrige Wärmeübertragung im Isolierglasrandverbund.

Thermix-Kunststoffabstandhalter ist in den Breiten 8, 10, 12, 14, 15, 16, 18, 20 und 22 in den Farben schwarz und grau lieferbar (braun und weiss auf Anfrage).

Ψ-Wert von Kunststoffabstandhalter und Aluminiumabstandhalter für verschiedene Rahmenkonstruktionen mit 2fach-Isolierglas (4/16/4, 90% Ar, 1 Beschichtung Emissivität ε_n = 0.03)

Ψ-Wert von Kunststoff-Abstandhalter und Aluminiumabstandhalter für verschiedene Rahmenkonstruktionen mit 3fach-Isolierglas (4/12/4/12/4, 90% Ar, 2 Beschichtungen Emissivität ε_n = 0.03)

Anmerkung

Der Ψ-Wert ist von vielen Einflüssen abhängig:

Unsere komplette Produktepalette kann mit den thermisch verbesserten Abstandhaltern kombiniert werden. (Brandschutzgläser dürfen ausschliesslich mit Stahlabstandhalter, bis 12 mm, gefertigt werden).

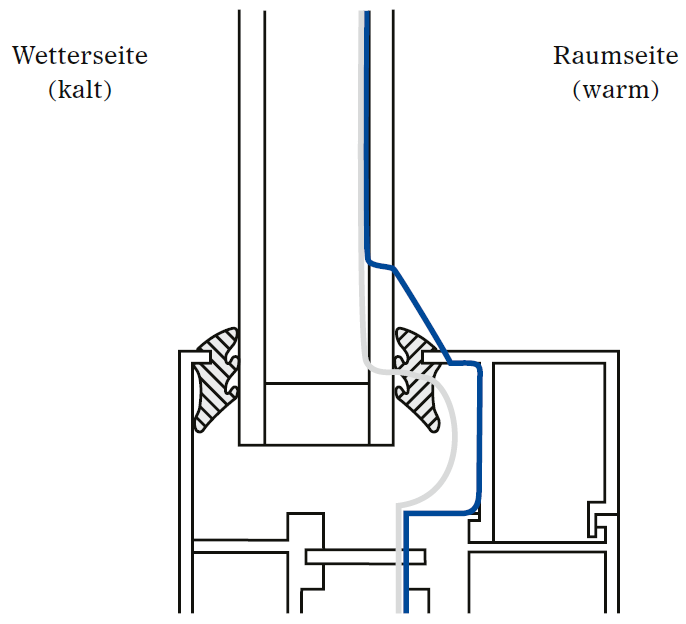

Die untere Grafik zeigt den Isothermen-Verlauf, d.h. Kurven gleicher Temperatur, für vetroTherm 1.1 mit thermisch optimiertem Randverbund im Vergleich mit einem konventionellen Abstandhalter aus Aluminium oder Stahl. In beiden Fällen haben die beiden Isothermen die gleiche Temperatur. Deutlich ist zu erkennen, dass die Isotherme für vetroTherm 1.1 mit thermisch verbessertem Abstandhalter näher am Glasrand liegt; d.h. der Glasrand ist raumseitig wärmer, so dass im Isolierglasrandbereich weniger oder kein Kondensat auftritt.
