PRODUKTINFORMATION PI 012
Richtlinie zum Transport, Lagerung, Einbau und Gebrauch für die Verwendung von Mehrscheiben-Isolierglas nach EN1279 in Fassaden oder Fenstern im Hochbau
Diese Produktinformation ist ergänzend zu unseren AGBs. Sie ersetzt nicht Normen, eingeführte technische Regeln oder gesetzliche Bestimmungen zum Einsatz von Mehrscheiben-Isolierglas.
Einleitung
Mehrscheiben-Isolierglas ist eine voll konfektionierte Komponente zur Verwendung in Fenstern oder Fassa den, mit durchgehend linienförmiger, mindestens zweiseitiger Lagerung. Der Hersteller oder Systemgeber des Fensters oder der Fassade ist grundsätzlich für die Funktionsfähigkeit verantwortlich.
Diese Richtlinie geht davon aus, dass der Transport, die Lagerung und der Einbau nur von fachkundigen Personen durchgeführt werden. Das sind in der Regel Personen, die dem Berufsbild des Glasers entsprechen oder eine gleichwertige Befähigung nachweisen können.
Um bestimmte Funktionen zu ermöglichen, werden spezielle Gläser verarbeitet, oder der Scheibenzwischenraum erhält besondere Gasfüllungen. Alle Funktionen, optische Merkmale oder Glasbruch sind nicht Gegenstand dieser Richtlinie.
Besonderer Hinweis
Bei der Verwendung der Glasprodukte dieser Richtlinie sind ggf. weitere Fachinformationen zu verwenden. Einige sind am Ende dieser Richtlinie aufgelistet.
Grundsätzliche Forderungen
Ein Isolierglas besteht aus mindestens zwei Glasscheiben, die über einen Randverbund miteinander verbunden sind, der den eingeschlossenen Scheibenzwischenraum gegen das Umfeld hermetisch abschliesst. Diese Richtlinie beschreibt ausschliesslich notwendige Massnahmen, die die Dichtigkeit des Randverbundes ermöglichen.
Der Randverbund darf nicht beschädigt werden. Sein Schutz ist unbedingte Voraussetzung für die Aufrechterhaltung der Funktion. Sämtliche schädigenden Einflüsse sind zu vermeiden. Dies gilt ab dem Tag der Lieferung für Lagerung, Transport, Einbau und Gebrauch.
Schädigende Einflüsse können u. a. sein:
- Feuchtigkeit
- UV-Strahlung (ausser bei Silikonrandverbund)
- mechanische Spannungen
- unverträgliche Materialien
- extreme Temperaturen

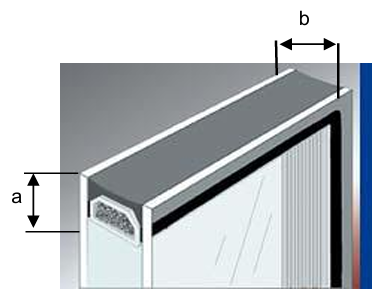

 | Der Bereich „a“ (seitliche Glasrandabdeckung zur Wetterseite) ist die Höhe, die vom Glasrand bis in den Durchsichtbereich des Isolierglases verläuft. Unabhängig von Norm-Anforderungen an den Glaseinstand muss verhindert werden, dass im eingebauten Zustand natürliches Tages licht auf die Bereiche „a“ oder „b“ einwirken kann. Gegebenenfalls ist das Isolierglas mit einem „UV-beständigen Randverbund“ zu bestellen bzw. vor UV-Strahlung dicht abzuschirmen (Silikonrandverbund). |
Der Transport
Üblich ist der Transport auf Gestellen oder in Kisten.
Transport auf Gestellen
Die Glasscheiben sind auf den Gestellen für den Transport zu sichern. Dabei darf durch die Sicherungseinrichtung kein unzulässiger Druck auf die Glasscheiben einwirken.
Transport mit Kisten
Im Regelfall sind Kisten eine Leichtverpackung und nicht für die Einwirkung von statischen oder dynamischen Lasten ausgelegt. Aus diesem Grund ist im Einzelfall sorgfältig zu prüfen, wie die Handhabung der Kisten erfolgen kann oder z. B. Transportseile verwendet werden können.
Jedes gelieferte Glaselement ist vor dem Einbau auf Beschädigung zu überprüfen. Beschädigte Elemente dürfen nicht verarbeitet werden.
Die Lagerung und Handhabung
Die Lagerung oder das Abstellen darf nur in vertikaler Lage auf geeigneten Gestellen oder Einrichtungen erfolgen. Wenn mehrere Scheiben gestapelt werden, sind Zwischenlagen (Zwischenpapier, Zwischenpuffer, Stapel scheiben) notwendig. Generell ist ein Isolierglas am Bau vor chemischen oder physikalischen Einwirkungen zu schützen.
Der Wetterschutz
Isoliergläser sind bei der Lagerung im Freien immer vor Feuchtigkeit oder Sonneneinstrahlung durch eine geeignete Abdeckung zu schützen.
Der Einbau
Isoliergläser sind im Regelfall ausfachende Elemente, d. h. ohne tragende Funktion. Ihr Eigengewicht und die auf sie einwirkenden äusseren Lasten müssen an den Rahmen oder die Glashaltekonstruktion weitergegeben werden.
Von dieser Richtlinie werden abweichende Verglasungssysteme, wie z. B. punktförmig gehaltene oder geklebte Systeme, nicht erfasst. An sie werden ggf. weitergehende Anforderungen bezüglich der Randverbundkonstruktion gestellt.
Die Klotzung
Der Verglasungsklotz ist die Schnittstelle zwischen Glas und Rahmen.
Die Klotzung soll einen freien Glas-Falzraum zur Aufrechterhaltung des Dampfdruckausgleiches (Langzeitkon densation), der Belüftung und ggf. der Entwässerung gewährleisten.
 | Generell sind beim Einbau von Isoliergläsern Verglasungsklötze zu verwenden. Es müssen alle Glastafeln geklotzt werden. Die Anordnung, Materialien, Grösse und Form werden in Richtlinien geregelt. Klötze können aus Holz, Kunststoff oder anderen verträglichen Materialien her gestellt sein, müssen eine ausreichende Druckfestigkeit besitzen und dürfen an den Glaskanten keine Absplitterungen verursachen. Klötze dürfen ihre Eigenschaften im Nutzungszeitraum nicht wesentlich durch die verwendeten Dicht- und Klebstoffe sowie durch Feuchtigkeit, extreme Temperaturen oder sonstige Einflüsse verändern. |
Mechanische Beanspruchung
Im eingebauten Zustand wirken auf das Isolierglas dynamische und Dauer-Lasten aus Wind, Schnee, Menschengedränge etc. ein. Diese Lasten werden in die Auflagerprofile eingeleitet, wodurch eine Durchbiegung der Auflagerprofile und des Glasrandes erfolgt. Diese Durchbiegung führt zu Scherkräften im Randverbund des Isolierglases. Damit die dauerhafte Dichtigkeit des Randverbundes nicht gefährdet ist, haben sich folgende Begrenzungen bewährt:
Die Durchbiegung des Isolierglas-Randverbundes senkrecht zur Plattenebene im Bereich einer Kante darf auch bei geöffnetem Fenster und max. Belastung nicht mehr als 1/300 der Glaskantenlänge betragen, jedoch max. 8 mm (bei mehr als 240 cm Glaskantenlänge). Die Rahmen müssen dafür ausreichend bemessen sein.
Wird die Durchbiegung auf 1/200 max 15 mm erhöht, wird eine Erhöhung der Randverbund-VersiegelungsTiefe erforderlich.
Glasfalz, Abdichtung und Belüftung
In der Vergangenheit haben sich Verglasungssysteme bewährt, die im Glasfalzraum eine Trennung von Raum- und Aussenklima vorsehen. Für mitteleuropäische Verhältnisse erfolgt eine Glasfalzraum-Belüftung und Entspannung zur Wetterseite. Der Luftaustausch von der Raumseite in den Glasfalzraum wird durch eine Abdichtung verhindert. Die Lage der Abdichtung bildet im Idealfall eine Verlängerung der raumseitigen Glas scheibe des Isolierglases und schliesst dicht mit dem Glasfalz ab.
Ob im Einzelfall und wie zuvor genannte Massnahme durchgeführt wird, entscheiden ausschliesslich die dafür verantwortlichen Hersteller oder Systemgeber des Fensters oder der Fassade.
Dies gilt insbesondere dann, wenn spezielle Anforderungen wie Brandschutz, hoher Schallschutz, Angriffhemmung hinzukommen.
Normen, Richtlinien, Regelwerke
Normen und Richtlinien des Schweizerischen Institutes für Glas am Bau (SIGaB) sowie damit im Zusammenhang stehende Merkblätter unseres Unternehmens.
Arbeitssicherheit
Zur Verhütung von Unfällen im Umgang mit unseren Produkten sind die allgemein gültigen Arbeitssicherheitsrichtlinien der Suva und EKAS einzuhalten.
// Quelle: Flachglas (Schweiz) AG // Stand: August 2019
